Soufflerie
présentation
Une technologie clé pour le concours
La soufflerie est un outil essentiel permettant de tester les prototypes d’éoliennes conçus par les étudiants dans le cadre du concours organisé par l’IUT Louis Pasteur. Grâce à elle, un vent artificiel est généré pour évaluer la performance des éoliennes dans des conditions contrôlées. Cet équipement ne se limite pas à une simple évaluation : il offre aux participants la possibilité d’analyser l’efficacité de leurs conceptions, de mesurer l’énergie produite et de tester la résistance de leurs éoliennes face à des flux d’air constants et reproductibles.
Un outil d’apprentissage et d’innovation
Au-delà de la compétition, la soufflerie représente un véritable outil pédagogique et technique. Elle permet aux étudiants de tester différentes configurations, d’analyser les résultats obtenus et d’optimiser leurs prototypes en fonction des performances mesurées. En favorisant l’expérimentation et l’amélioration continue, elle joue un rôle clé dans la formation et l’innovation dans le domaine des énergies renouvelables.
Caractéristiques techniques
La soufflerie repose sur un système performant : une hélice à 4 pales alimentée par un moteur asynchrone de 28 kW, capable de produire un flux d’air atteignant une vitesse de 65 km/h.
Dimensions :
L’ensemble des éléments de l’éolienne participante (turbine, support, coffret électrique…) doit s’inscrire dans un parallélépipède de 1370mm x 800mm x 800mm. A aucun moment un élément ne doit sortir de cette enveloppe.
Le cube supérieur de 800mm de côté sera exposé aux vents sur un des côtés, choisi aléatoirement lors de la mise en place de l’éolienne dans la soufflerie (voir schéma annexe 3). Une base (780mm x 780mm x 400mm) permet d’accueillir les fixations, les raccordements électriques et tout autre élément nécessaire au fonctionnement de l’éolienne.
Fixations :
Pour les essais l’éolienne et tous ses accessoires seront fixés sur un chariot à l’aide de quatre vis H – M16x2-100, classe de qualité 10.9, serrées à 50% de leur limite élastique qui seront prêtées par l’IUT Louis Pasteur. Ces quatre vis seront rendues à la fin du concours.
Compte tenu de la hauteur des montants du chariot et de la longueur des vis, le châssis de l’éolienne ne doit pas dépasser 40mm d’épaisseur. Dans le cas où l’épaisseur du châssis est inférieure à 40mm, une entretoise sera à prévoir par l’équipe.
Caractéristiques électriques
L’énergie électrique fournie par l’éolienne servira à charger une batterie 24V – 100Ah. La tension continue délivrée par l’éolienne devra donc être comprise entre 24V et 28V afin de pouvoir débiter un courant dans la batterie. Le courant maximal admissible par la charge sera de 60 A. L’énergie emmagasinée dans la batterie servira à alimenter une pompe hydraulique. Ainsi, le niveau de charge de la batterie sera (sensiblement) identique d’un essai à l’autre. Une diode à l’entrée de la charge évitera un éventuel transfert d’énergie de la batterie vers l’éolienne. La charge électronique utilisée sera du type EL 9000 T. Sa puissance maxi sera de 600 W.

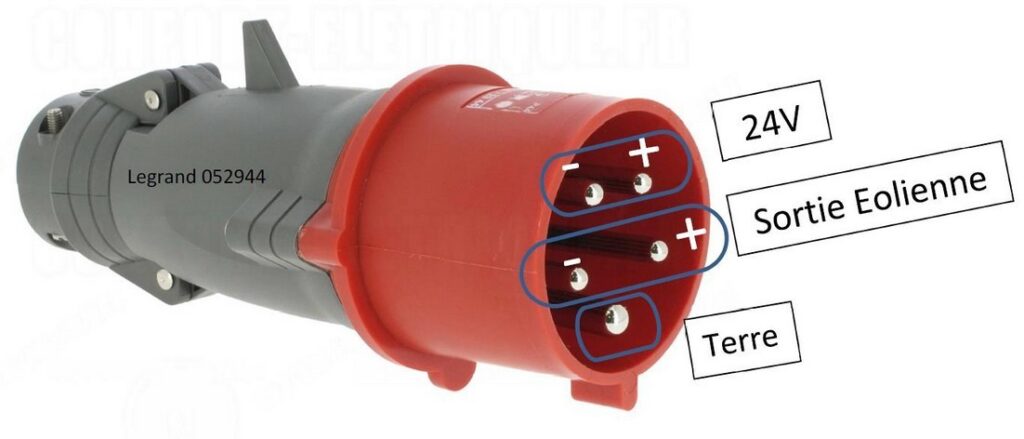

Toutes les éoliennes doivent être équipées d’un câble d’au moins 1,5m de longueur et d’une prise mâle LEGRAND HYPRA 52944, câblée comme indiqué figure ci-contre. La sortie éolienne correspond au circuit de puissance de l’éolienne et le 24V à l’alimentation auxiliaire limitée à 2A.
Cette prise mâle doit pouvoir se brancher sur la prise femelle LEGRAND HYPRA 52920, fixée sur le coffret de raccordement de la soufflerie situé à 1,5m du centre de la base (800×800) de l’éolienne et ce, quel que soit le coté qui sera choisi aléatoirement pour être face au vent.

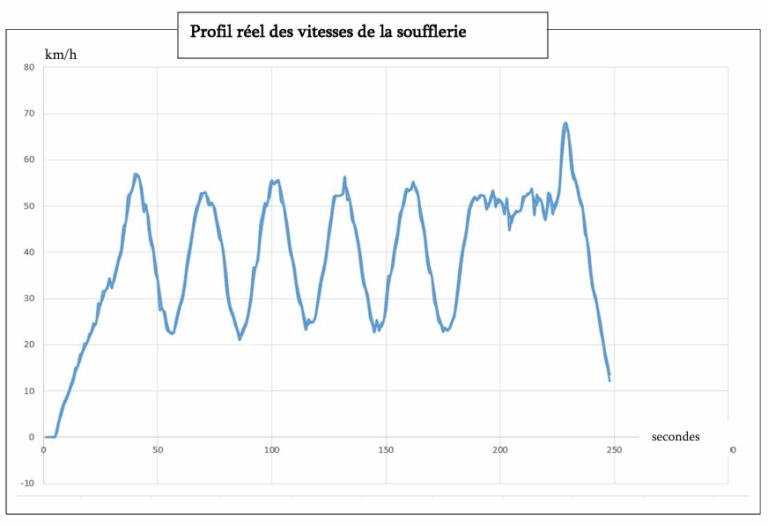

Test en soufflerie
